SHT11, Sensirion firmasına ait sayısal çıkış veren sıcaklık ve bağıl rutubet sensörüdür. SHT11 içinde 14 bitlik AD dönüştürücü ve seri haberleşme ünitesi vardır. Algılama sonucu seri haberleşme birimi ile iki kablo üzerinden mikro denetçiye sayısal olarak iletilir. Sıcaklık değeri 14 bit çözünürlükte (varsayılan değerdir, istendiğinde 12 bit seçilebilmektedir) , bağıl rutubet değeri ise 12 bit çözünürlükte (varsayılan değerdir, istendiğinde 8 bir seçilebilmektedir) mikro denetçiye iletilmektedir. -40 °C ile +128 °C sıcaklıkları arasında ± 0.5 °C hata ile sıcaklık ölçümü, ± % 3.5 hata ile de bağıl rutubet ölçümü yapabilmektedir.

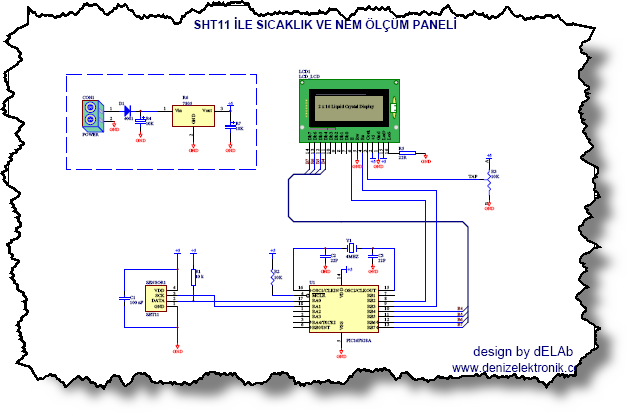

Aşağıda tüm detayları verilen devre ile ortam sıcaklığı ve bağıl rutubeti ölçülmekte ve 2x16 karakter LCD ekrana yazdırılmaktadır. Devrede PIC16F628-04 kullanılmıştır. Devreyi batarya ile çalıştırabilirsiniz. Batarya zayıfladığında “batarya zayıf” uyarısı LCD ekranda gözükecektir.
