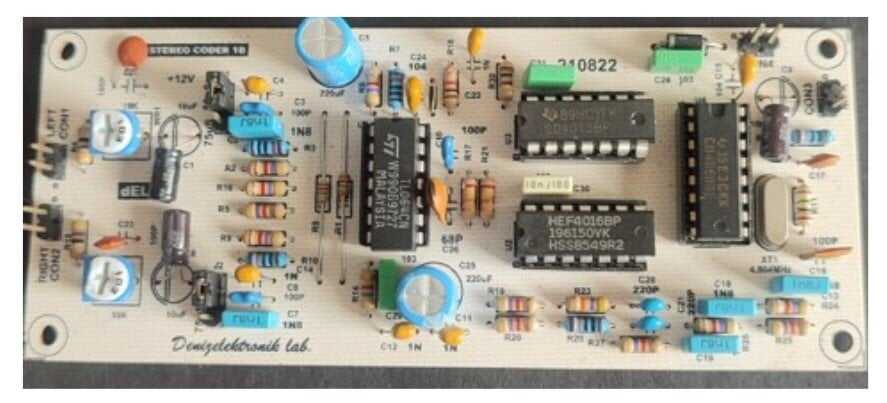

FM Stereo Kodlayıcı - 1 / FM Stereo Coder - 1



MPX (çoğullamalı) pilot ton esasına dayalı, kristal kontrollü stereo kodlayıcı



Devre mono FM verici girişlerine bağlandığında stereofonik yayın yapma özelliğine dönüşür.Sağ ve sol kanal girişlerinden ( (veya audio mixer) çıkışından düşük seviyeli ses girişi yapılır.Buradan uygulanacak olan sesler alıcıda stereo olarak dinlenilmeye başlar.Sadece bir kanal üzerinden giriş yapıldığında alıcıdaki 2. kanalda ses duyulmaz veya çok hafif hissedilir (crosstalk).Vericilerde mpx girişler üzerinden bağlantı yapılır.Aşırı modülasyona izin verilmeden makul seviyelerde giriş ayarı yapılmalıdır.Bu ayarlar mpx çıkış kısmında trimpot aracılığı ile de kolayca yapılabilir.



- Pilot ton: 19 kHz
- Stereo Crosstalk: 35 dB
- Audio Distortion: %5 'te 775m rms
- Ses Cevabı: 30Hz-15KHz +-0.5 dB
- Audio Sinyal Gürültü Oranı: 70 dB ’den iyi
- Ses Giriş Seviyesi: 775 mV (ayarlanabilir)
